Главный принцип местной вытяжной вентиляции звучит так: чем ближе вытяжное устройство находится к источнику образования вредностей (загрязнений), тем выше эффективность захвата этих вредностей.

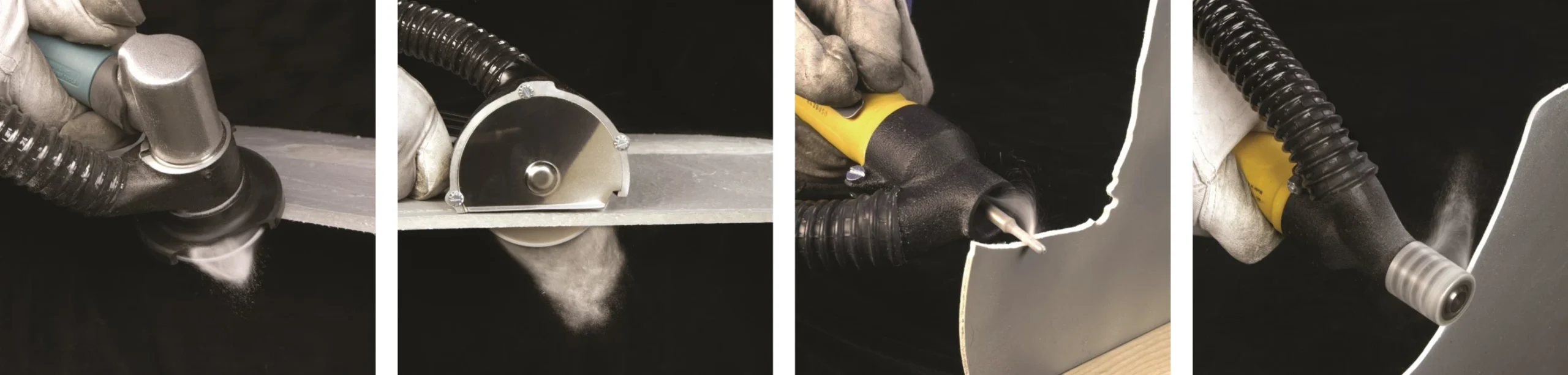

Поэтому рекомендуем начинать выбор подходящего решения от кожухов или насадок непосредственно на технологическом оборудовании, например, пылеулавливающих кожухов на инструменте или всасывающих насадок на сварочную горелку, постепенно отдаляясь от источника образования вредностей. И уже в последнюю очередь рассматривать решения, связанные с локализацией участка цеха (камеры, большие кабины или системы передува воздуха).

Для сравнения и подбора подходящего вытяжного рукава рекомендуем руководствоваться следующими принципами:

1. Диаметр вытяжного канала. Чем больше диаметр вытяжного канала, тем больше загрязненного воздуха можно удалить в единицу времени и добиться более высокой эффективности вытяжного устройства. С другой стороны, чем больше воздуха удаляется, тем больше требуемая производительность (мощность) вентилятора и габаритные размеры самого вытяжного рукава и воздуховодов. Поэтому нужно учитывать ограничения, накладываемые вентилятором, размерами воздуховодов и эргономикой помещения. В целом, правило простое — чем больше источник выделения вредностей (пыли, дыма, газов, пара) по размерам и объему выделяемых вредностей, тем больше предпочтительный диаметр вытяжного канала.
2. Радиус действия (длина) вытяжного рукава. Для начала рекомендуем подготовить план рабочего помещения или участка, отметив на нем источники образования загрязнений и места крепления вытяжных рукавов. Вытяжные рукава редко используются в полностью вытянутом состоянии (удобнее работать, когда они полусогнуты в вертикальной плоскости), поэтому от номинального радиуса действия (длины) вытяжного рукава рекомендуем вычесть 20-30% длины. Это и будет фактический радиус действия вытяжного рукава.
3. Используемые материалы. Материалы изготовления вытяжного канала, всасывающей насадки, силовой конструкции и вспомогательных элементов должны быть стойкими к механическому и коррозионному воздействию удаляемых вредностей. Например, если вытяжной рукав должен всасывать металлическую или абразивную пыль при зачистке силовым инструментом, не стоит выбирать вытяжной рукав со всасывающей насадкой из пластика. Другой пример: если удаляются пары кислот, не стоит выбирать вытяжной рукав со всасывающей насадкой и вытяжным каналом из конструкционной стали.
4. Взрывоопасные среды. Если вытяжной рукав нужен для удаления взрывоопасных сред (пыли или газов) и/или будет размещен во взрывоопасной зоне, он должен быть в антистатическом исполнении, чтобы не стать источником воспламенения для взрыва. С подробностями можно ознакомиться на странице, посвященной работе со взрывоопасными средами.
5. Техобслуживание и ремонтопригодность. Как и любое другое устройство, вытяжные рукава требуют периодического, хотя не частого и не сложного, обслуживания для максимального ресурса службы, например, очистки поверхности от загрязнений, проверки затяжки креплений или заземления. В любом изделии может произойти поломка. Поэтому при выборе желаемой конструкции вытяжного рукава рекомендуем заранее подумать о том насколько удобным будет его обслуживание или ремонт в случае поломки, например, возможен ли демонтаж и замена отдельных компонентов без демонтажа вытяжного рукава целиком.

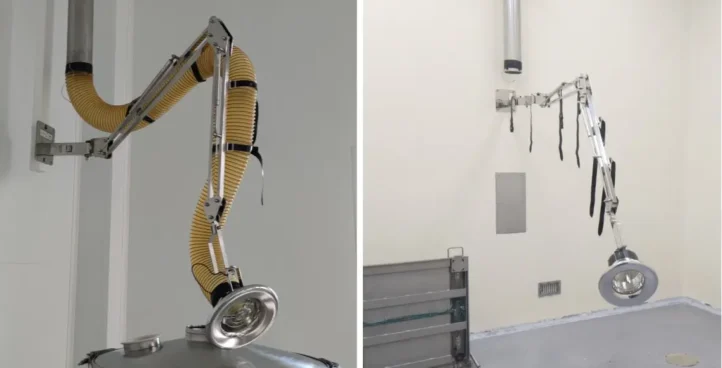

6. Специфические требования Вашей отрасли или конкретной задачи. Например, к вытяжным рукавам в чистых помещениях фармацевтических предприятий предъявляется сразу несколько специфических требований: конструкция должна быть изготовлена из нержавеющей стали; не должно быть скрытых полостей, не доступных для очистки; не допускается контаминация сторонними продуктами. Для соответствия таким требованиям нами предлагается вытяжной рукав ВР-Н . Это рукав из полированной нержавеющей стали с максимально открытой конструкцией, которая позволяет производить эффективную очистку различными моющими средствами и химическими соединениями. Используется съемный вытяжной канал, который легко демонтировать за несколько минут и провести его очистку или замену на новый.

На эффективность местного отсоса (местного вытяжного устройства) могут оказать влияние целый ряд факторов, например:

1. Расстояние от местного отсоса до источника выделения вредностей (образования пыли, стружки, паров, дыма). Например, эффективность захвата вредностей у «типичного» вытяжного рукава обратно пропорциональна квадрату расстояния, поэтому уже на расстояниях больше одного диаметра вытяжной рукав сильно теряет в эффективности, если не использовать дополнительные эффекты.
2. Скорость захвата вредностей. Для каждого типа вредности характерны свои скорости захвата вредностей, при которых они могут быть увлечены системой местной вытяжной вентиляции.
3. Воздушный поток (количество удаляемого воздуха). Этот параметр взаимосвязан со скоростью захвата вредностей через геометрические размеры. Именно воздух является «носителем» удаляемых вредностей (загрязнений), поэтому чем больше воздушный поток, тем больше вредностей удаляется в единицу времени.
4. Физические особенности удаляемых вредностей.
   Из наиболее очевидных примеров можно привести температурное расширение горячих газов и как следствие восходящий поток, например, сварочного дыма. Поэтому эффективным способом захвата горячих газов является размещение местного отсоса (обычно вытяжного рукава или вытяжного зонта) над источником их образования.
   Другой пример – механическая обработка с образованием механических частиц, разлетающихся с большой скоростью. Из-за большой кинетической энергии разлетающихся частиц, в большинстве случаев, крайне сложно создать такое движение воздушных масс, которое могло бы увлечь такие вредности вместе с воздушным потоком. Поэтому применяются либо закрытые кожухи, которые выполняют функцию отбойника и не дают разлететься механическим частицам, либо вытяжные устройства открытого типа, установленные фронтом четко в направлении разлета механических частиц.
5. Сквозняки и другие воздушные потоки, которые сдвигают воздушные массы с вредностями (загрязнениями) мимо местного отсоса.
   Способы борьбы:
   — уменьшение расстояния от источника образования вредностей (пыли, дыма, паров и т.п.) до местного отсоса;
   — увеличение скорости всасывания для изменения направления суммарного вектора скорости;
   — экранирование рабочей зоны.

Основные факторы, которые могут повлиять на эффективность местного отсоса перечислены в ответе на предыдущий вопрос. Причина низкой эффективности может быть комплексной или более специфической. Вы можете собрать подробную информацию о Вашей проблеме, включая фото- и видеоматериалы и направить нам для детального обсуждения или подготовки выезда на Вашу производственную площадку.

Общеобменная вытяжная вентиляция не предназначена для очистки воздуха от технологических источников загрязнения воздуха.

Применение общеобменной вытяжной вентиляции для удаления вредностей от технологического оборудования, в большинстве случаев, означает нарушение СП 60.13330.2020. Свод правил. Отопление, вентиляция и кондиционирование воздуха, сложности с обеспечением требований охраны труда и окружающей среды, а также крайне низкую энергоэффективность.
