Роботизация / Сварочный дым
Проект был реализован совместно с ведущим интегратором РТК на российском рынке.
Конечный заказчик — ведущее отечественное предприятие ВПК.
Нашим партнером была поставлена задача разработать техническое решение, которое обеспечивает максимальную эффективность удаления сварочного дыма от сварочного робота. Технологические требования исключали использование каких-либо насадок / кожухов на сварочной горелке или возле нее. При этом вытяжное оборудование должно быть максимально компактным и легким, размещаться на подвижной колонне сварочного робота и работать в непрерывном режиме.

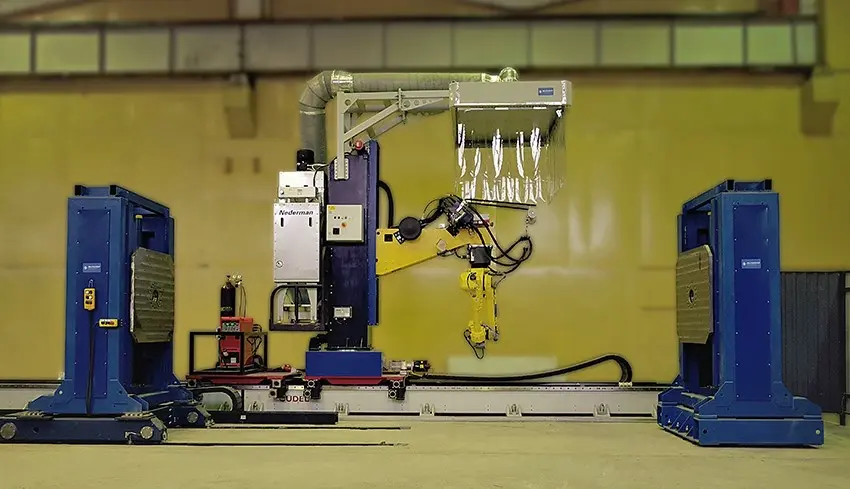

Мы предложили применить щелевой вытяжной зонт с защитными шторками, подсоединяемый к фильтровентиляционной установке в специальном максимально компактном исполнении.
Для начала мы подобрали максимально эффективную конструкцию вытяжного зонта. Использован зонт щелевого типа с вытяжными отверстиями по периметру для экономии необходимого воздушного потока. Защитные шторки, закрепленные по периметру вытяжного зонта защищают восходящий поток сварочного дыма от поперечного смещения и улета мимо вытяжного зонта. Дополнительная информация на странице Местные вытяжные устройства.
Далее мы подобрали необходимую площадь и тип фильтрующих элементов для обеспечения длительной и эффективной работы фильтровентиляционной установки без забивания фильтрующей поверхности и необходимости замены фильтроэлементов. Были применены фильтроэлементы картриджного типа ведущего европейского производителя, наиболее подходящие для фильтрации сварочного дыма для поставленной задачи.
Чтобы получить максимальную компактность было выбрано специально исполнение с минимальным размером бункерной части, укороченной камерой с фильтроэлементами и уменьшенными пылевыми контейнерами для сбор отфильтрованных частиц дыма.
Для создания разрежения в системе применяется центробежный вентилятор высокого давления, установленный на крыше фильтровентиляционной установки, чтобы также обеспечить максимальную компактность решения.
В итоге фильтровентиляционная установка имеет ширину 650 мм, глубину 1140 мм и высоту 2500 мм, вес 300 кг и при этом обеспечивает непрерывную работу с вытяжным зонтом размерами более 1500х2000 мм. Дополнительная информация на странице Картриджный фильтр с импульсной продувкой СКИ.
Система управления включает в себя контроллер очистки фильтровентиляционной установки и силовой шкаф, размещенный на колонне РТК.
Если Вам нужно решить похожую задачу, пожалуйста, свяжитесь с нами по форме обратной связи, телефону или электронной почте и мы постараемся подобрать наиболее подходящее для Вас решение.
