Гибкие вытяжные устройства из нержавеющей стали ВР-Н
Вытяжной рукав РИТТАН ВР-Н (также может называться гибкое вытяжное устройство или подъемно-поворотное вытяжное устройство) предназначен для работы в зонах с самыми высокими гигиеническими требованиями и/или с присутствием взрывоопасной пыли или газов. Вытяжной рукав имеет заземление для исключения накопления статического электричества в любом из выбранных исполнений.
Открытый опорный механизм и всасывающая насадка изготавливаются из полированной нержавеющей стали для упрощения обслуживания и очистки, а также соответствия наилучшим мировым практикам в данной области техники, в т.ч. соответствия GMP.
Вытяжное устройство РИТТАН ВР-Н может поворачиваться как в горизонтальной, так и в вертикальной плоскостях, а всасывающая насадка легко позиционируется в нужном положении в пространстве.
Для очистки вытяжного рукава РИТТАН ВР-Н можно использовать жидкости с температурой до 80ºC.
Подъемно-поворотные вытяжные устройства серии ВР-Н могут применяться в отраслях:
Вытяжной шланг

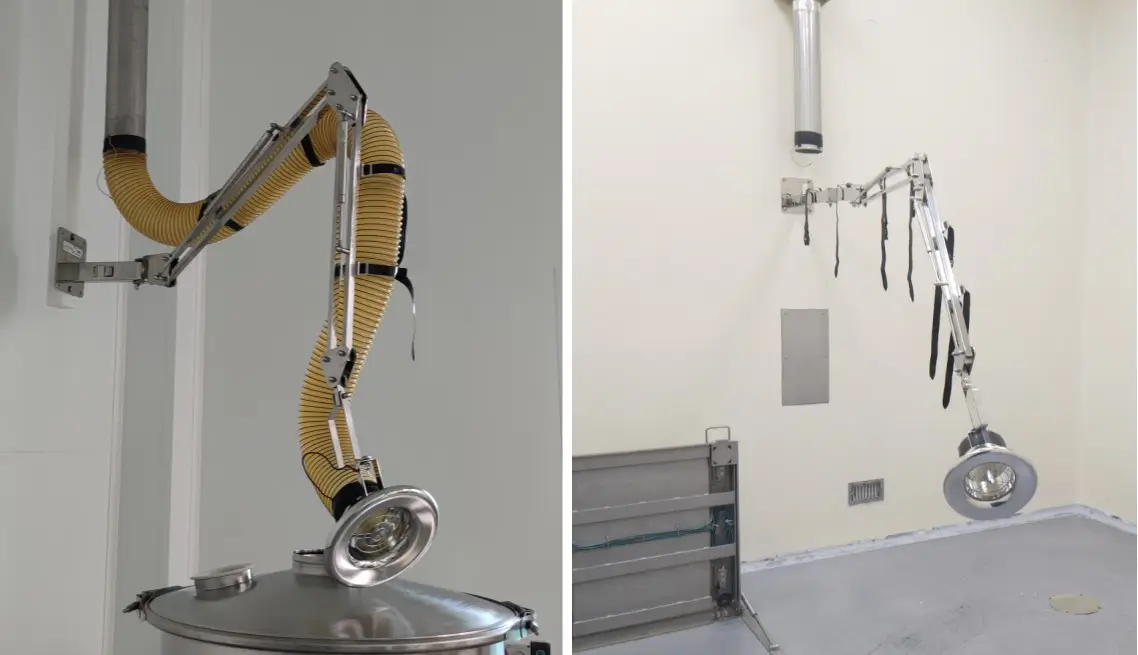

Уловленный загрязненный воздух транспортируется по гибкому вытяжному шлангу, который крепится к опорному механизму рукава с помощью быстросъемных хомутов. Это упрощает и ускоряет снятие вытяжного шланга для проведения очистки или замены. На фотографии выше показан пример вытяжного рукава со снятым вытяжным шлангом.
В стандартном варианте применяется полиуретановый вытяжной шланг с толщиной стенки 0,5 мм, который изготавливается из экструдированной ленты прозрачного полиуретана. Спираль вытяжного шланга из нержавеющей стали. Электростатическая разгрузка шланга достигается за счет заземления спирали.
Вытяжной шланг имеет высокую абразивную стойкость, высокую осевую сжимаемость, высокую устойчивость на растяжение и разрыв, минимальный радиус изгиба. Материал герметичен и непроницаем для газов.
Вытяжной шланг имеет хорошую устойчивость к воздействию химикатов, ультрафиолета и озона, не содержит пластификаторов и галогенов.
Диапазон рабочих температур от -40°C до +90°C.
Возможна замена полиуретанового вытяжного шланга на шланг с другими свойствами, например, с повышенной химической стойкостью.
Кронштейн
Вытяжной рукав комплектуется кронштейном с монтажной пластиной размером 195х195 мм для крепления на вертикальной поверхности (стене).
Дополнительно может быть изготовлен удлиненный кронштейн или консоль необходимой длины для крепления вытяжного рукава на потолке, полу или на необходимом расстоянии от стены.
Марка нержавеющей стали / материалы
Необходимая марка нержавеющей стали для силовой конструкции и всасывающей насадки, а также необходимый материал вытяжного шланга могут быть согласованы в индивидуальном порядке под конкретный заказ.
Технические характеристики
| Модель | Диаметр
вытяжного канала |
Радиус действия | Диаметр
всасывающей насадки |
Макс. воздушный поток |
Вес |
|---|---|---|---|---|---|
| ВР-Н-100-1,5 | 100 мм | 1,5 м | 300 мм | 700 м³/час | 14 кг |
| ВР-Н-100-2 | 100 мм | 2,0 м | 300 мм | 700 м³/час | 16 кг |
| ВР-Н-125-2 | 125 мм | 2,0 м | 300 мм | 1 100 м³/час | 17 кг |
| ВР-Н-125-2,5 | 125 мм | 2,5 м | 300 мм | 1 100 м³/час | 20 кг |
| ВР-Н-125-3 | 125 мм | 3,0 м | 300 мм | 1 100 м³/час | 23 кг |
| ВР-Н-125-4 | 125 мм | 4,0 м | 300 мм | 1 100 м³/час | 28 кг |
| ВР-Н-160-2 | 160 мм | 2,0 м | 300 мм | 1 800 м³/час | 21 кг |
| ВР-Н-160-2,5 | 160 мм | 2,5 м | 300 мм | 1 800 м³/час | 24 кг |
| ВР-Н-160-3 | 160 мм | 3,0 м | 300 мм | 1 800 м³/час | 27 кг |
| ВР-Н-160-4 | 160 мм | 4,0 м | 300 мм | 1 800 м³/час | 32 кг |
| ВР-Н-200-2 | 200 мм | 2,0 м | 350 мм | 2 800 м³/час | 25 кг |
| ВР-Н-200-2,5 | 200 мм | 2,5 м | 350 мм | 2 800 м³/час | 28 кг |
| ВР-Н-200-3 | 200 мм | 3,0 м | 350 мм | 2 800 м³/час | 31 кг |
| ВР-Н-200-4 | 200 мм | 4,0 м | 350 мм | 2 800 м³/час | 36 кг |

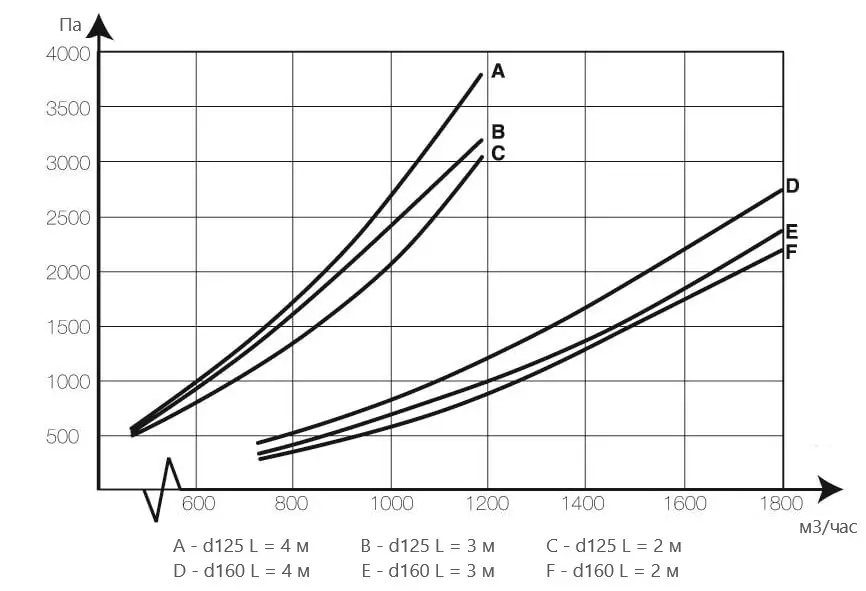

График зависимости потери давления от воздушного потока для некоторых моделей
Основные размеры вытяжных рукавов серии ВР-Н
Часто задаваемые вопросы о вытяжных рукавах ВР-Н
В чем главные отличия вытяжного рукава ВР-Н от обычных вытяжных устройств?
Главные отличия вытяжного рукава ВР-Н это:
- Использование нержавеющей стали необходимой марки для соответствия требованиям по коррозионной стойкости и гигиене.
- Максимально открытая силовая конструкция и съемный вытяжной шланг для удобства их очистки (или замены шланга) в соответствии с требованиями GMP.
- Антистатическое исполнение для использования во взрывоопасных зонах по пыли или газу.
- Удобная всасывающая насадка правильной аэродинамической формы для максимально эффективного захвата вредностей.
- Силовая конструкция позволяет производить посекционную модернизацию или ремонт вытяжного рукава.
Как выбрать длину и диаметр вытяжного рукава?
Длина вытяжного рукава должна покрывать расстояние от места его стационарного крепления до самой дальней точки рабочей зоны.
Необходимо учитывать расстояние как в плане, так и в вертикальной плоскости, т.к. место крепления вытяжного рукава и рабочее положение всасывающей насадки могут находиться на разной высоте.
К полученному значению рекомендуем прибавлять 30-50% для обеспечения запаса и возможности сгибания рукава в шарнирах, округляя до большего стандартного значения длины рукавов.
Например, если рассчитанное расстояние от места его стационарного крепления до самой дальней точки рабочей зоны составило 1,5 м, можно выбрать рукав длиной 2 м.
Диаметр вытяжного рукава напрямую связан с воздушным потоком, скоростью захвата вредностей и расстояния до источника вредностей. Поэтому он определяется технологическими требованиями, геометрическими размерами источника выделения вредностей и имеющимися ограничениями. Свяжитесь с нами и поможем сделать подбор диаметра под Вашу задачу.
Можно заказать вытяжной рукав нестандартной длины или нестандартного диаметра?
Конструкция наших вытяжных рукавов позволяет изготовить изделие нестандартной длины или с нестандартным диаметром вытяжного канала. Мы принимаем такие заказы.
Вы работаете с нестандартными задачами?
Да, это наша специализация! Мы проектируем и производим местные отсосы под конкретные технологические процессы. Собственное производство позволяет реализовывать нестандартные задачи — размеры, материалы, варианты крепления.
Как осуществляется очистка или замена вытяжного шланга?
Процедура очень простая. Для этого достаточно отсоединить клеммы заземления, снять вытяжной шланг с патрубков на всасывающей насадке и на присоединительном воздуховоде системы местной вытяжной вентиляции и расстегнуть фиксирующие хомуты вдоль вытяжного шланга.
Как обеспечивается заземление вытяжного рукава?
Заземление обеспечивается по спирали вытяжного шланга, соединяя всасывающую насадку и присоединительный воздуховод системы местной вытяжной вентиляции.
