Вытяжные рукава для пыли и дыма ВР

Вытяжной рукав (также может называться гибкое вытяжное устройство или подъемно-поворотное вытяжное устройство) РИТТАН ВР предназначен для удаления пыли, дыма или газов в составе систем местной вытяжной вентиляции (систем аспирации пыли) или индивидуальных фильтровентиляционных установок. Это оптимальное решение для организации эффективного местного отсоса как обычных вредностей (пыли, дыма или газов), так и взрывоопасной пыли или газов на производстве.

Гибкое вытяжное устройство РИТТАН ВР может поворачиваться в горизонтальной и в вертикальной плоскостях, а всасывающая насадка позиционируется в нужном положении в пространстве.

Вытяжной рукав (подъемно-поворотное вытяжное устройство) РИТТАН ВР может применяться для захвата и удаления пыли, дыма, газов или паров практически в любой отрасли промышленности, например:

• Металлообработка — металлическая пыль при зачистке, шлифовке или полировке; сварочный дым;
• Обработка композитов в авиастроении и космической отрасли, автомобилестроении и транспортном машиностроении, судостроении, ветроэнергетике, производстве труб, емкостей и других промышленных и бытовых товаров — пыль при шлифовке, фрезеровке или обрезке;
• Фармацевтическая промышленность – пыль при изготовлении ТЛФ; газы и испарения при изготовлении других лекарственных форм;
• Косметическая промышленность – пыль при засыпке, взвешивании, смешивании или фасовке сухих компонентов косметических средств, газы и испарения при изготовлении жидких форм;
• Пищевая промышленность — пыль при засыпке, взвешивании, смешивании или фасовке муки, сахара, специй, сухого молока, крахмала, кофе, чая, какао, злаков и круп, сои, корма для животных, табака и т.п.
• Химическая промышленность – пыль при засыпке, взвешивании, смешивании или фасовке твердых материалов; газы и испарения при производстве жидких продуктов;
• Лакокрасочная промышленность – пыль при засыпке и смешивании сухих компонентов и пигментов красок;
• Промышленность стройматериалов – пыль при засыпке, взвешивании, смешивании или фасовке сухих строительных смесей и других сыпучих стройматериалов;
• и многих других.

Вытяжной рукав (гибкое вытяжное устройство) РИТТАН ВР в специальном антистатическом исполнении может применяться для удаления взрывоопасной (горючей) пыли или взрывоопасного газа. Электростатическая разгрузка вытяжного рукава в таком варианте достигается, в том числе, за счет заземления спирали вытяжного шланга.

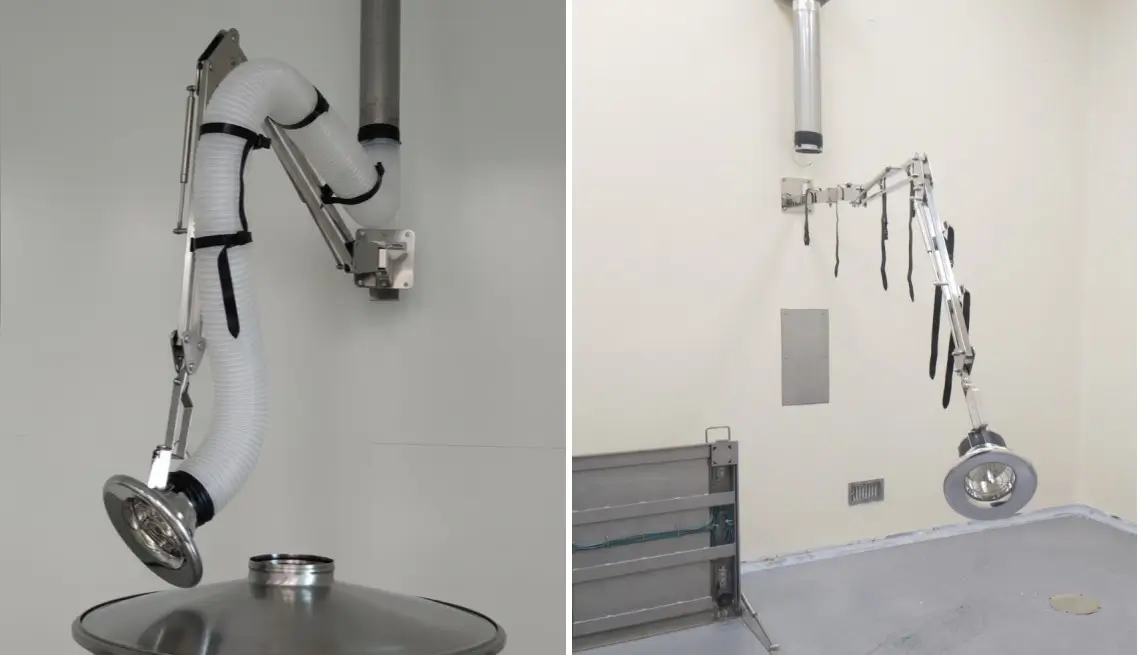

Удаленный загрязненный воздух транспортируется по гибкому вытяжному каналу (шлангу), который крепится к опорному механизму рукава с помощью быстросъемных хомутов. На фотографии выше показан пример вытяжного рукава со снятым вытяжным шлангом.

Такая конструкция имеет ряд преимуществ по сравнению с вытяжными рукавами с жестким трубчатым (металлическим) вытяжным каналом:

• Облегчение силовой конструкции = облегчение перемещения вытяжного рукава;
• Повышение ремонтопригодности = вытяжной канал может быть легко и быстро демонтирован для ремонта или замены без демонтажа силовой конструкции;
• Упрощение обслуживания = вытяжной канал может быть легко и быстро демонтирован для проведения очистки / мойки.

В стандартном варианте применяется полиуретановый вытяжной шланг с металлической спиралью. Такой вытяжной шланг имеет высокую абразивную стойкость, осевую сжимаемость, устойчивость на растяжение и разрыв и минимальный радиус изгиба. Материал герметичен и непроницаем для газов.

Вытяжной шланг имеет хорошую устойчивость к воздействию химикатов, ультрафиолета и озона, не содержит пластификаторов и галогенов. Диапазон рабочих температур от -40°C до +90°C.

Возможна замена полиуретанового вытяжного шланга на шланг с другими свойствами, например, с повышенной химической стойкостью.

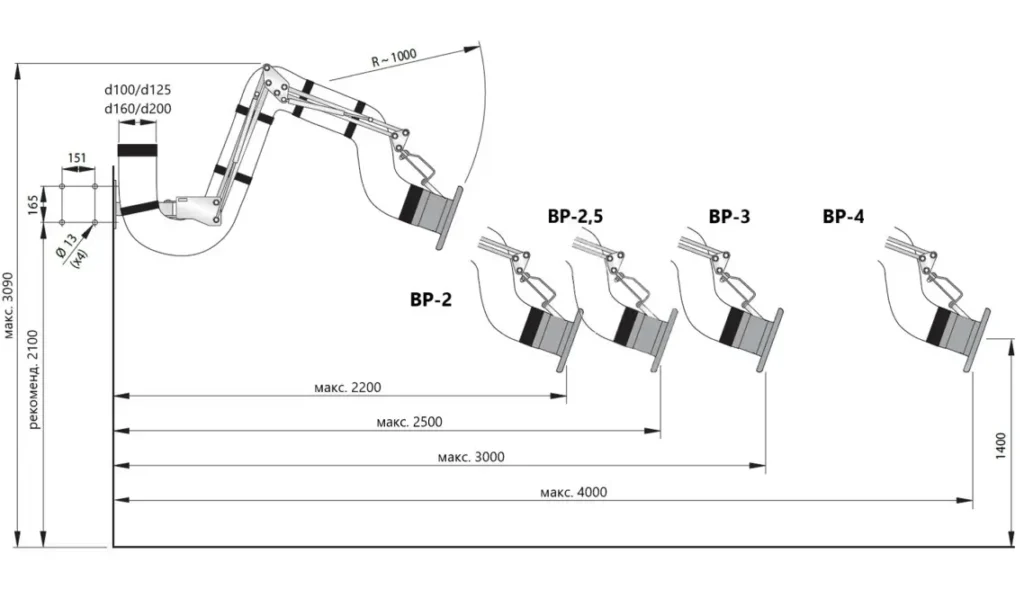

Вытяжной рукав комплектуется кронштейном с монтажной пластиной размером 195х195 мм для крепления на вертикальной поверхности (стене).

Дополнительно может быть изготовлен удлиненный кронштейн или консоль необходимой длины для крепления вытяжного рукава на потолке, полу или на необходимом расстоянии от стены.

В стандартном варианте силовая конструкция (опорный механизм) вытяжного рукава изготавливается из анодированного алюминия. Анодное оксидирование поверхности обеспечивает высокую коррозионную стойкость, износостойкость и электростатическую безопасность, что критически важно для работы с горючими пылями и газами. Вытяжной шланг – из полиуретана с металлической спиралью внутри.

Нестандартные материалы силовой конструкции и вытяжного шланга могут быть согласованы в индивидуальном порядке под конкретный заказ.
