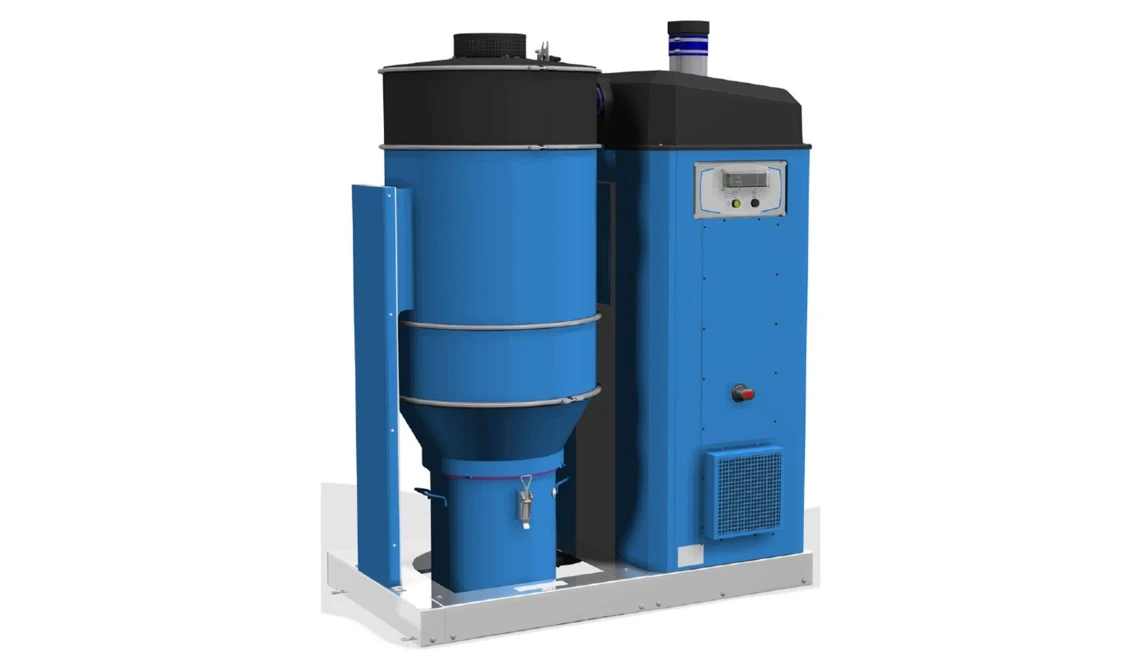

Стационарный пылесос для промышленных помещений
Области применения стационарного промышленного пылесоса РИТТАН ВАК-1000:
- Централизованная вакуумная уборка производственных помещений от пыли и других материалов, например, сыпучих материалов, абразивов, гранул, порошков, стружки, опилок;
- Высоковакуумная аспирация пыли (пылеудаление) от технологического оборудования, обрабатывающих станков, РТК, производственных линий, ручного силового инструмента;
- Местная вытяжная вентиляция сварочного дыма (аэрозоля) от горелок со встроенной вытяжкой или через специальные всасывающие насадки.
Загрязненный воздух попадает в промышленный производственный пылесос РИТТАН ВАК-1000 по сети трубопроводов и/или шлангов. Уловленный материал собирается в пылевом контейнере, а воздух после очистки на основном и контрольном модулях фильтрации проходит через воздуходувку и выбрасывается наружу.
Промышленный производственный пылесос РИТТАН ВАК-1000 может работать в непрерывном режиме и поэтому хорошо подходит для создания автоматизированных и роботизированных решений, а также в качестве установки вакуумной пылеуборки для централизованной системы (централизованного пылесоса).
Стационарный пылесос РИТТАН ВАК-1000 может работать в двух вариантах управления:
- Ручное управление — пылесос запускается и останавливается оператором вручную с помощью соответствующих кнопок на панели управления;
- Управление по сигналу — пылесос автоматически запускается при поступлении внешнего сигнала управления (от технологического оборудования, рабочего поста или пневморозетки), а после отключения внешнего сигнала управления пылесос переходит в режим ожидания и далее остановки работы.
Система фильтрации
В конструкции стационарного промышленного пылесоса РИТТАН ВАК-1000 предусмотрены три ступени фильтрации:
- Крупные частицы отделяются встроенным инерционным сепаратором на входе в пылесос, расположенным в нижней части корпуса фильтра. Инерционный сепаратор резко меняет направление движения воздушного потока, благодаря чему крупные частицы загрязнений теряют скорость и сразу же падают в пылевой контейнер, не доходя до фильтроэлементов.
- Мелкодисперсные частицы загрязнений улавливаются на основном модуле фильтрации. Основной модуль фильтрации состоит из блока вертикально расположенных полиэфирных фильтрующих рукавов цилиндрической формы. Они износостойкие, хорошо очищаются от мелкодисперсных частиц загрязнений и выдерживают высокую нагрузку.
- Контрольный фильтр, размещенный после основного, обеспечивает дополнительную очистку воздуха, увеличивая общую эффективность фильтрации воздуха в пылесосе, а также контроль целостности основного фильтра.
Автоматическая очистка фильтровальных рукавов основного модуля обеспечивается подачей мощного импульса атмосферного воздуха через кратковременно открытый пневмоклапан продувки. В результате мелкодисперсные частицы пыли или аэрозоля встряхиваются с фильтрующей поверхности и сбрасываются в конический бункер корпуса фильтра. Процесс очистки управляется контроллером и может быть настроен под конкретную задачу, либо принудительно запущен оператором.
Очищенный воздух выходит из системы фильтрации и попадает в вихревую воздуходувку.
Воздуходувка
Стационарный пылесос для промышленных помещений РИТТАН ВАК-1000 комплектуется надежной промышленной воздуходувкой вихревого типа из топовой линейки ведущего производителя.
Воздуходувка комплектуется двумя глушителями шума воздуха на входе и на выходе из воздуходувки. Для дополнительного снижения уровня шума воздуходувка размещается внутри кожуха шумоизоляции, а отработанный воздух выбрасывается из пылесоса через глушитель отработанного воздуха.
В конструкции пылесоса предусмотрен клапан, ограничивающий уровень разрежения. Клапан срабатывает при заранее настроенном разрежении, что позволяет дополнительному воздуху попасть в воздуходувку для ее охлаждения и/или безопасной эксплуатации.
Пылевой контейнер
Пылевой контейнер фиксируется на корпусе пылесоса с помощью быстросъемных замков.
Пылевой контейнер рассчитан на эксплуатацию совместно со сменными пластиковыми мешками. Для удобства их использования предусмотрено устройство балансировки давления. Если использование сменных мешков не планируется, данное конструктивное решение может быть исключено.
Монтаж пылесоса
Промышленный производственный пылесос РИТТАН ВАК-1000 легко перемещать по цеху и установить в нужном месте благодаря раме с проушинами для гидравлической тележки или вилочного погрузчика.
Подключение электроэнергии, сжатого воздуха, управляющих сигналов расположены с одной стороны.
Материалы изготовления пылесоса
В стандартном исполнении внешние элементы пылесоса РИТТАН ВАК-1000 (корпус фильтра, пылевой контейнер, кабина шумоизоляции воздуходувки и рама) изготавливаются из оцинкованной стали и конструкционной листовой стали с полимерным порошковым покрытием.
Опционально доступно исполнение, в котором внешние элементы пылесоса будут изготовлены из нержавеющей стали. Марка нержавеющей стали может быть согласована индивидуально.
Взрывозащищенное исполнение пылесоса
Стационарный пылесос РИТТАН ВАК-1000 может быть изготовлен во взрывозащищенном исполнении для удаления и фильтрации горючей (взрывоопасной) пыли.
Корпус фильтра пылесоса РИТТАН ВАК-1000 в таком исполнении может выдержать избыточное давление потенциального взрыва пыли внутри и комплектуется взрыворазрядной мембраной (клапаном сброса давления взрыва). Взрыворазрядная мембрана позволяет минимизировать последствия взрыва пылевоздушной смеси внутри фильтра. Принцип действия мембраны заключается в ее механическом разрушении при достижении критического избыточного давления внутри корпуса фильтра. Взрывная волна выходит из корпуса фильтра и распространяется в заранее предусмотренном направлении.
Для безопасной эксплуатации организуется зона отчуждения (опасная зона) в направлении срабатывания мембраны. Нахождение людей и оборудования в опасной зоне не допускается. Опасная зона должна быть огорожена и маркирована в соответствии с требованиями законодательства. Размеры опасной зоны для базового варианта комплектации мембраны составляют 10 метров в длину, до 5 метров в ширину и до 6,5 метров в высоту (подробности по запросу).
Опасная зона может быть значительно уменьшена путем применения дополнительных технических решений в ходе детальной проработки задачи Заказчика.
Технические данные
| Параметр | Характеристика |
|---|---|
| Максимальный воздушный поток воздуходувки | 1 100 м³/час |
| Максимальное разрежение воздуходувки | — 41 кПа (-410 мбар) |
| Электрическая мощность | 16,5 кВт |
| Площадь фильтрующей поверхности | 6 м² |
| Тип фильтрующей поверхности | Вертикальные цилиндрические рукава |
| Система очистки фильтра | Автоматическая Обратный поток атмосферного воздуха |
| Ожидаемый срок службы основного фильтра | до 8 000 часов |
| Номинальный объем пылевого контейнера | 70 л* |
| Диаметр входного патрубка | 102 мм* |
| Требуемые энергоносители | Электрическая сеть 3 × 400 В × 50 Гц Сжатый воздух (для клапана продувки) |
| Вес | 500 кг |

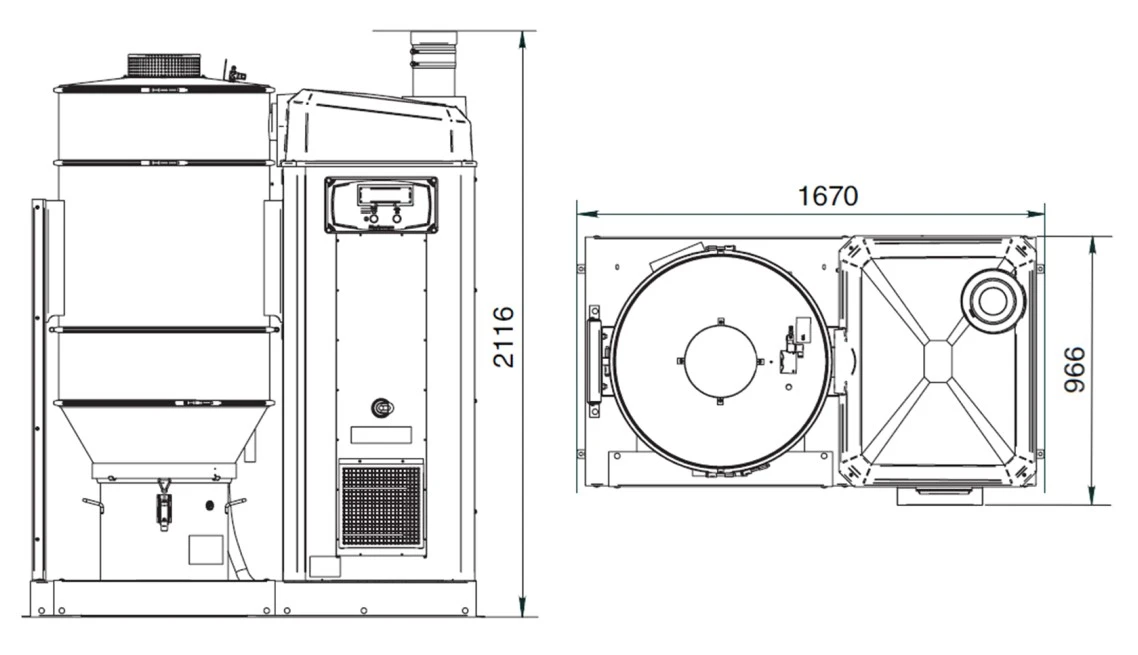

| Габаритные размеры (Д×Ш×В), не более | 1,8 × 1,2 × 2,4 м |
* Согласуется при заказе
Области применения
Стационарный промышленный пылесос ВАК-1000 может применяться в различных отраслях промышленности:
- Машиностроение и металлообработка;
- Обработка композитных материалов, в таких отраслях как:
- Фармацевтическая промышленность;
- Косметическая промышленность;
- Пищевая промышленность;
- Химическая промышленность;
- Промышленность стройматериалов;
- Горнодобывающая промышленность;
- Энергетика;
- Переработка отходов;
- и многие другие.
Другие модели промышленных вакуумных пылесосов
Вакуумный пылесос ВАК-250
Эл. мощность — 5,5 кВт
Макс. воздушный поток — 500 м3/час
Макс. вакуум -300 мбар
ПЕРЕЙТИ
Вакуумный пылесос ВАК-1500
Эл. мощность — 25 кВт
Макс. воздушный поток — 2 050 м3/час
Макс. вакуум -310 мбар
ПЕРЕЙТИ
Вакуумный пылесос ВАК-500
Эл. мощность — 13 кВт
Макс. воздушный поток — 1 050 м3/час
Макс. вакуум -280 мбар
ПЕРЕЙТИЧасто задаваемые вопросы
Возможны другие варианты сбора или выгрузки собранной пыли/материалов?
Да, мы можем предложить на выбор:
1. Пылевой контейнер большего или меньшего объема, либо с дополнительными доработками под требования от Заказчика.
2. Разгрузочное устройство, которое выгружает собранную пыль / материал после остановки работы пылесоса. Такое устройство может быть автоматическим, либо с ручным управлением оператором.
3. Разгрузочное устройство непрерывного действия, которое постоянно (циклично) выгружает собранную пыль / материал во время работы пылесоса в биг-бэг или какую-то другую емкость.
Какие материалы может фильтровать этот пылесос?
Стационарный пылесос ВАК-1000 может применяться для следующих задач:
1. Удаление / уборка сухих материалов, крупно- и мелкодисперсной взрывоопасной и невзрывоопасной пыли.
2. Удаление и фильтрация липкой пыли, пыли с масляными загрязнениями.
3. Удаление и фильтрация сварочного дыма (аэрозоля).
4. Удаление и фильтрация жидких загрязнений, например, стружки с СОЖ.
Какие преимущества у пылесоса ВАК-1000 во взрывозащищенном исполнении над передвижными взрывозащищенными пылесосами?
Передвижные взрывозащищенные пылесосы — это по сути искробезопасные пылесосы. Такие пылесосы не создают источник воспламенения для взрыва, но они не защищены от взрыва внутри самого пылесоса. Наш пылесос конструктивно защищен от взрыва внутри него — в случае взрыва, он будет выведен из пылесоса через проём, образующийся при разрушении взрыворазрядной мембраны. В целом, взрывозащита оборудования, работающего с горючей пылью — это комплексная задача с разными вариантами решения, которые имеет смысл прорабатывать индивидуально для каждого проекта.
Возможно изготовление нестандартного пылесоса?
Да, мы разрабатываем и производим стационарные промышленные пылесосы под конкретные технологические задачи. Собственное производство позволяет нам реализовывать нестандартные задачи — производительность, система фильтрации, способ сбора и выгрузки уловленного материала, материалы изготовления, система управления.
