Косметическая промышленность / Henkel Beauty Care
Заказчиком была поставлена задача исключить пыление (распространение пыли) в развесочном отделении в процессе пересыпки и взвешивания пылящих сухих компонентов для производства косметической продукции. Задача включала разработку концепции всей системы (как удалять, транспортировать и фильтровать загрязненный воздух), разработку проектной документации, поставку, монтаж и пусконаладку оборудования (централизованной системы удаления и очистки воздуха от мелкодисперсной пыли).
В результате испытания образцов пыли в специализированной лаборатории было определено, что пыль некоторых сыпучих компонентов является взрывоопасной, поэтому аспирационная система должна быть во взрывозащищенном исполнении.
Мы разработали и успешно реализовали необходимое решение.
Для удаления пыли от источников пыления мы применили эффективные местные вытяжные устройства (вытяжные рукава) во взрывозащищенном исполнении. Необходимый воздушный поток рассчитан исходя из обеспечения наиболее оптимального удаления пыли. На видео ниже показано удаление пыли с применением выбранного вытяжного рукава.

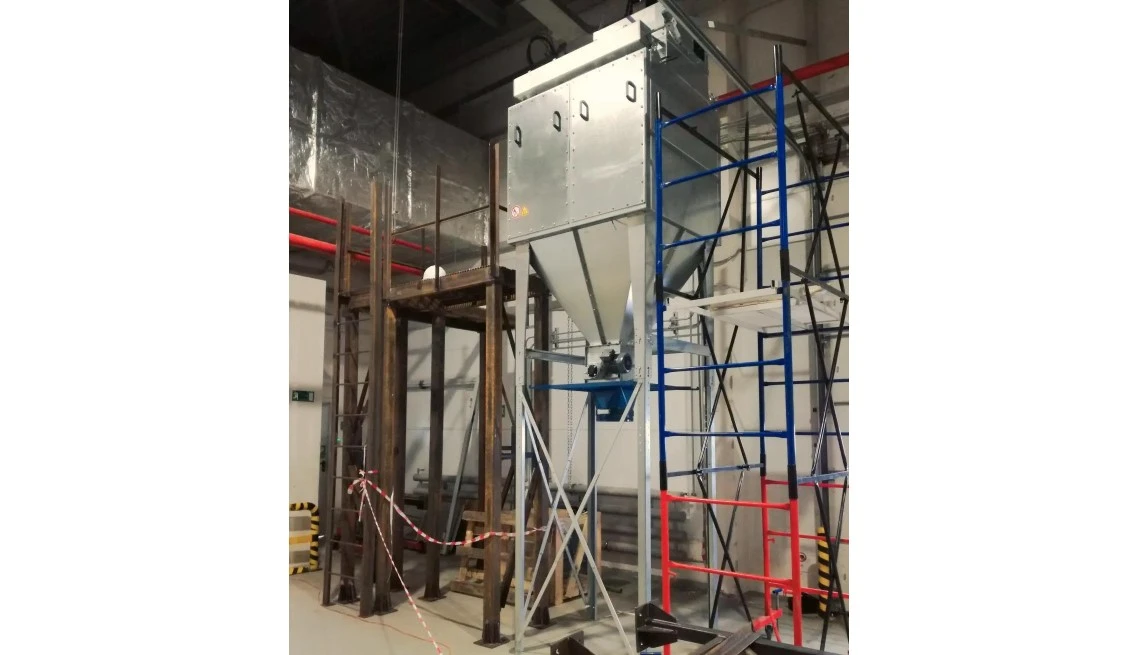

В системе использована фильтровентиляционная установка во взрывозащищенном исполнении. Использованы фильтроэлементы рукавного типа, как наиболее универсальные с учетом фильтрации пыли различных материалов.

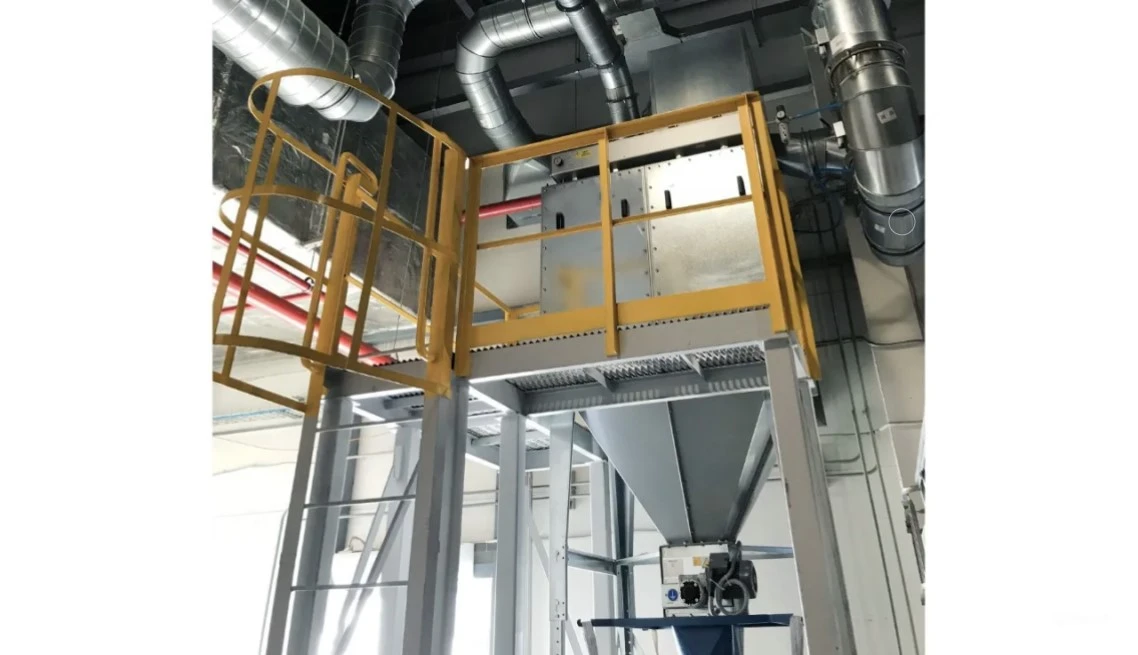

Конструкция фильтровентиляционной установки рассчитана на возможность возникновения взрыва пылевоздушной смеси внутри корпуса и выброс давления и пламени взрыва через взрыворазрядные мембраны, установленные на стенках камеры грязного воздуха. Фильтровентиляционная установка размещена у внешней стены здания для вывода взрывной волны за пределы помещения по короткому прямому каналу. Снаружи здания установлены дефлекторы для минимизации опасной зоны в месте выброса взрывной волны.
Выгрузка отфильтрованной пыли осуществляется через роторный клапан, который непрерывно выгружает пыль из бункера фильтровентиляционной установки в сменный мешок типа биг-бэг.
Для создания разрежения в системе применяется центробежный вентилятор высокого давления, установленный на крыше фильтровентиляционной установки для экономии места в помещении.

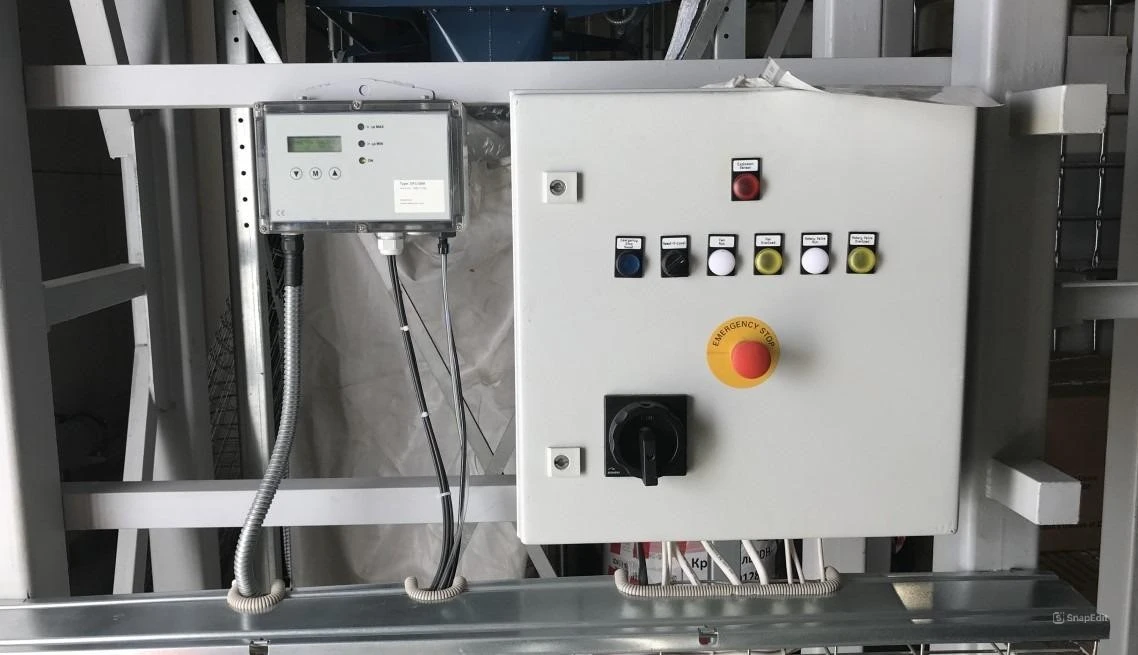

Система управления включает в себя контроллер очистки фильтровентиляционной установки, силовой шкаф и датчики. Например, на взрыворазрядной мембране установлен датчик. В случае взрыва датчик посылает аварийный сигнал на силовой шкаф и система немедленно прекращает работу. Останавливается вентилятор и роторный клапан, тем самым препятствуя распространению взрывной волны за пределы фильтровентиляционной установки.
В сеть аспирационных воздуховодов дополнительно установлен обратный клапан изоляции взрыва. Он исключает распространение взрывной волны от фильтровентиляционной установки (в случае взрыва пылевоздушной смеси внутри) в направлении местных вытяжных устройств и тем самым защищает развесочное отделение.
