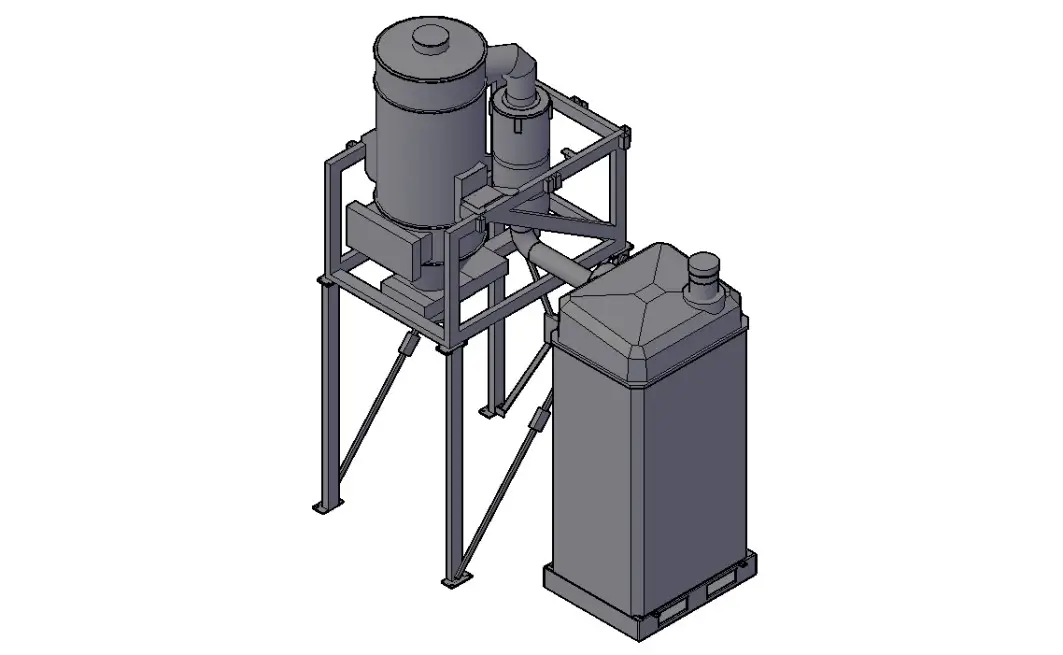

Стационарный пылесос ВАК-1500

Стационарный пылесос РИТТАН ВАК-1500 может применяться для следующих задач:

• Централизованная вакуумная уборка производственных помещений от пыли и других материалов, например, сыпучих материалов, абразивов, гранул, порошков, стружки, опилок;
• Пылеудаление (высоковакуумная аспирация пыли) от обрабатывающих станков и роботов, ручного силового инструмента, производственных линий и другого технологического оборудования;
• Местная вытяжная вентиляция сварочного дыма (аэрозоля) от сварочных горелок со встроенным вытяжным каналом или через специальные всасывающие насадки

Загрязненный воздух попадает в промышленный производственный пылесос РИТТАН ВАК-1500 по сети трубопроводов и/или шлангов. Уловленный материал собирается в бункерной части фильтра, после чего выгружается через разгрузочное устройство (либо напрямую) в пылевой контейнер, биг-бэг или другую тару. А воздух после очистки на основном и контрольном фильтрах проходит через воздуходувку и выбрасывается наружу.

Промышленный производственный пылесос РИТТАН ВАК-1500 может работать в непрерывном режиме и хорошо подходит для создания автоматизированных и роботизированных решений, а также в качестве установки вакуумной пылеуборки для централизованной системы (централизованного пылесоса).

Стационарный пылесос РИТТАН ВАК-1500 может работать в двух вариантах управления:

• Ручное управление — пылесос запускается и останавливается оператором вручную с помощью соответствующих кнопок на панели управления;
• Управление по сигналу — пылесос автоматически запускается при поступлении внешнего сигнала управления (от технологического оборудования, рабочего поста или пневморозетки), а после отключения внешнего сигнала управления пылесос переходит в режим ожидания и далее остановки работы.

В конструкции стационарного промышленного пылесоса РИТТАН ВАК-1500 предусмотрены три ступени фильтрации:

• Крупные частицы отделяются встроенным инерционным сепаратором на входе в пылесос, расположенным в нижней части корпуса фильтра. Инерционный сепаратор резко меняет направление движения воздушного потока, благодаря чему крупные частицы загрязнений теряют скорость и сразу же падают в бункерную часть фильтра, не доходя до фильтроэлементов.
• Мелкодисперсные частицы загрязнений улавливаются на основном модуле фильтрации. Основной модуль фильтрации состоит из блока вертикально расположенных полиэфирных фильтрующих рукавов цилиндрической формы. Они износостойкие, хорошо очищаются от мелкодисперсных частиц загрязнений и выдерживают высокую нагрузку.
• Контрольный фильтр, размещенный после основного, обеспечивает дополнительную очистку воздуха, увеличивая общую эффективность фильтрации воздуха в пылесосе, а также контроль целостности основного фильтра.

Автоматическая очистка фильтровальных рукавов основного модуля обеспечивается подачей мощного импульса атмосферного воздуха через кратковременно открытый пневмоклапан продувки. В результате мелкодисперсные частицы пыли или сварочного аэрозоля встряхиваются с фильтрующей поверхности и сбрасываются в конический бункер корпуса фильтра. Процесс очистки управляется контроллером и может быть настроен под конкретную задачу, либо принудительно запущен оператором.

Очищенный воздух выходит из системы фильтрации и попадает в вихревую воздуходувку.

Сбор уловленной пыли и других материалов может осуществляться несколькими способами, в зависимости от исполнения:

• Выгрузка из бункерной части фильтра напрямую в штатный пылевой контейнер объемом 70 литров. Другой объем пылевого контейнера может быть согласован индивидуально. Пылевой контейнер может быть оснащен устройством балансировки давления для удобства использования совместно со сменными пластиковыми мешками. Пылевой контейнер фиксируется на корпусе пылесоса с помощью быстросъемных замков.
• Разгрузочное устройство, которое выгружает собранную пыль и материалы после остановки работы пылесоса. Такое устройство может быть с автоматическим, либо с ручным управлением оператором.
• Разгрузочное устройство непрерывного действия, которое постоянно / циклично выгружает собранную пыль и материалы без остановки работы пылесоса. В нижней части разгрузочное устройство имеет горловину и обеспечивает выгрузку в биг-бэги, пластиковые мешки или любую другую емкость без пыления и потери вакуума в системе.

Внешний вид и габаритная высота фильтра зависит от выбранного способа сбора уловленной пыли и материалов.

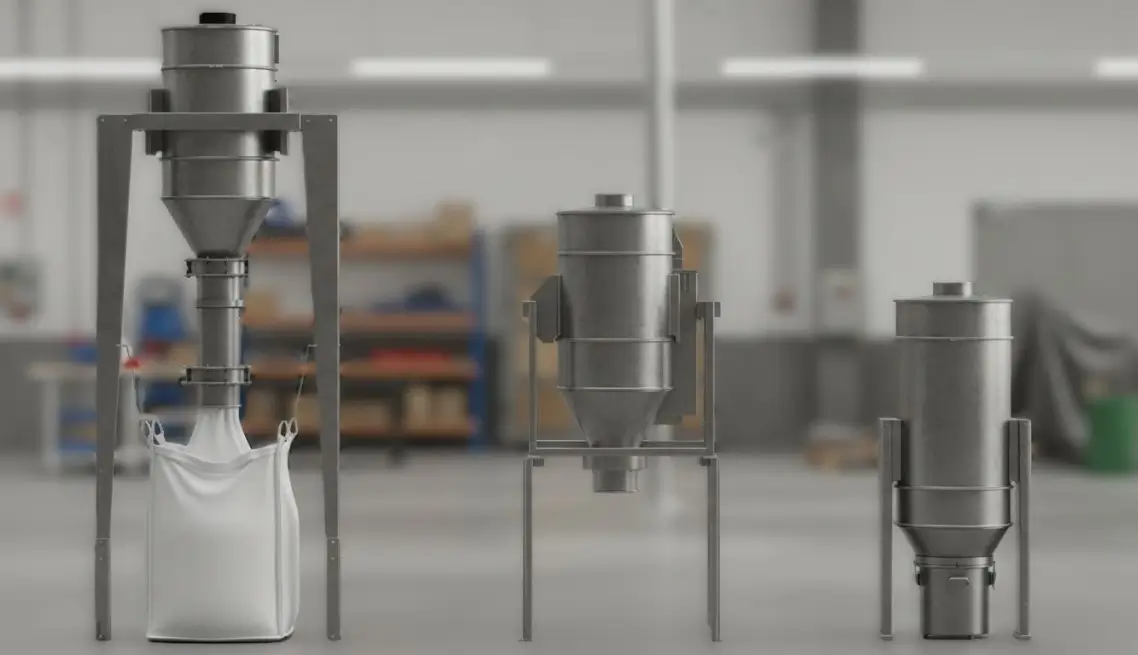

На картинке ниже слева направо показаны:

• Разгрузочное устройство непрерывного действия, которое постоянно / циклично выгружает собранную пыль и материалы без остановки работы пылесоса.
• Разгрузочное устройство, которое выгружает собранную пыль и материалы после остановки работы пылесоса.
• Выгрузка из бункерной части фильтра напрямую в штатный пылевой контейнер.

Воздуходувка стационарного пылесоса для промышленных помещений РИТТАН ВАК-1500 предназначена для создания высокого разрежения, необходимого для транспортировки воздуха и собранного материала по трубопроводам и шлангам. Это надежная промышленная воздуходувка вихревого типа из топовой линейки ведущего производителя. Воздуходувка может эксплуатироваться в безостановочном режиме с большим разрежением и высокой эффективностью.

Воздуходувка комплектуется двумя глушителями шума воздуха на входе и на выходе из нее. Для дополнительного снижения уровня шума воздуходувка размещается внутри кожуха шумоизоляции, а отработанный воздух выбрасывается из пылесоса через глушитель отработанного воздуха.

В конструкции пылесоса предусмотрен клапан, ограничивающий уровень разрежения. Клапан срабатывает при заранее настроенном разрежении, что позволяет дополнительному воздуху попасть в воздуходувку для ее охлаждения и/или безопасной эксплуатации.

Стационарный промышленный пылесос РИТТАН ВАК-1500 состоит из двух основных модулей — вакуумного агрегата и высоковакуумного фильтра, соединенных между собой воздуховодом. Их конструкция разработана таким образом, чтобы обеспечивать удобное перемещение по цеху вилочным погрузчиком и установку в нужном месте.

Подключение коммуникаций (электроэнергии, сжатого воздуха, кабелей управляющих сигналов) расположено с одной стороны вакуумного агрегата.

В стандартном исполнении внешние элементы стационарного производственного пылесоса РИТТАН ВАК-1500 (корпус фильтра, система выгрузки пыли, кабина шумоизоляции вакуумного агрегата и рама) изготавливаются из оцинкованной стали и конструкционной листовой стали с полимерным порошковым покрытием.

Опционально доступно исполнение, в котором внешние элементы пылесоса будут изготовлены из нержавеющей стали. Марка нержавеющей стали может быть согласована индивидуально.
